大家好！欢迎来到本期深视课堂。今天，我们将通过实际操作演示，带你一步步了解深视智能点激光位移传感器SD33/SD22系列的接线与安装技巧。别担心，跟着我们的步骤来在线配资交易·加杠网，轻松搞定！
01物料准备
Testing Preparation
物料清单：深视智能SD33系列激光位移传感器（SD22系列操作相同），24V电源。
02操作讲解
Operation Explanation

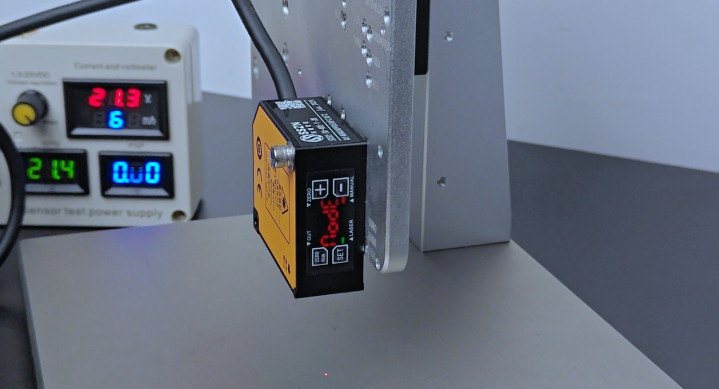

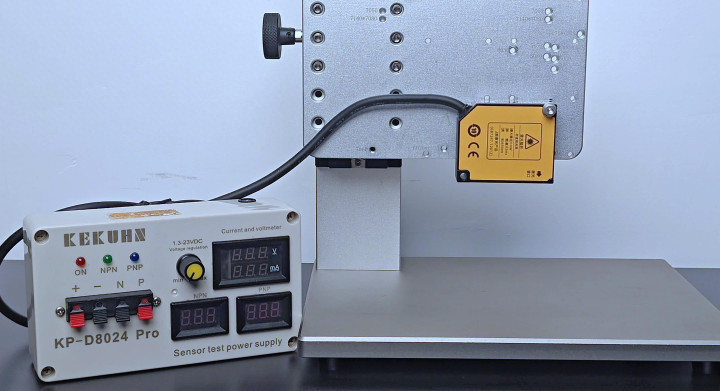

第一步：固定传感器
先将传感器稳固安装在所需的测量位置，确保安装牢固，避免后续测量过程中出现晃动影响精度。

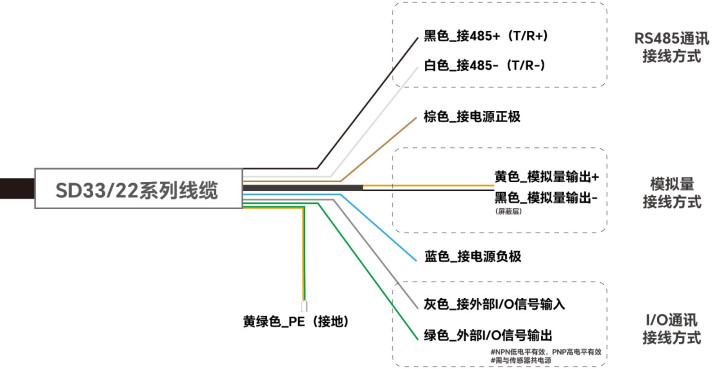

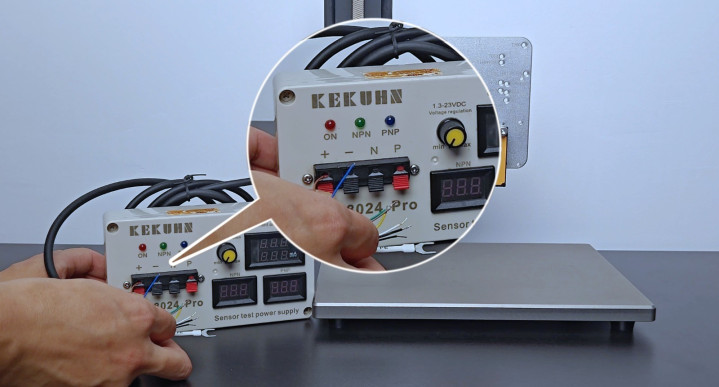

第二步：电源线连接
电源线连接遵循 “棕正蓝负” 的原则：
传感器的棕色线连接24V电源的正极；
传感器的蓝色线连接24V电源的0V负极。
第三步：通讯线连接（RS485）
进行RS485通讯接线时：
传感器的黑色线连接通讯转换模块T/R+；
传感器的白色线连接通讯转换模块T/R-。
第四步：其他接线方式（SD33系列专属）
SD33系列激光位移传感器还提供模拟量输出和IO信号输入输出的接线方式，大家可以根据产品附带的接线图示进行对应接线操作。

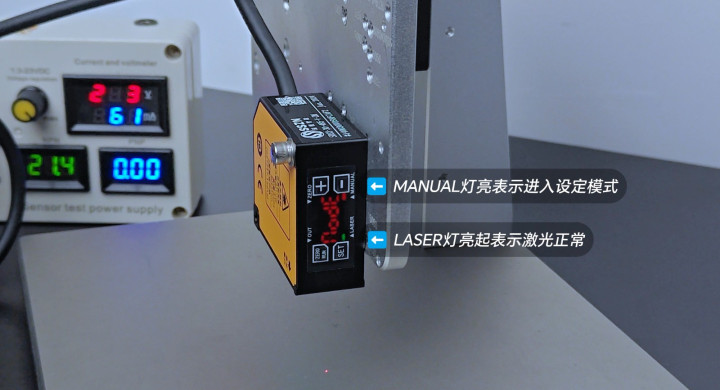

第五步：状态确认（指示灯含义速查）
接通电源后，我们可以通过观察传感器指示灯的状态来判断设备是否正常，各指示灯含义如下：
LASER灯亮：表示激光正常发射，设备光学系统工作正常；
MANUAL灯亮：说明传感器进入设定模式，可进行相关参数设置；
OUT灯亮：代表测量值处于设定的范围区间内；
ZERO灯亮：表示传感器已经完成归零设置。
通过以上清晰的步骤演示和说明，相信大家已经能够快速完成SD33系列和SD22系列激光位移传感器的接线与安装操作。按照步骤操作，能有效提高安装效率和准确性哦！
本期深视课堂到此结束在线配资交易·加杠网，我们下期再见！
